ypical Cable A
T

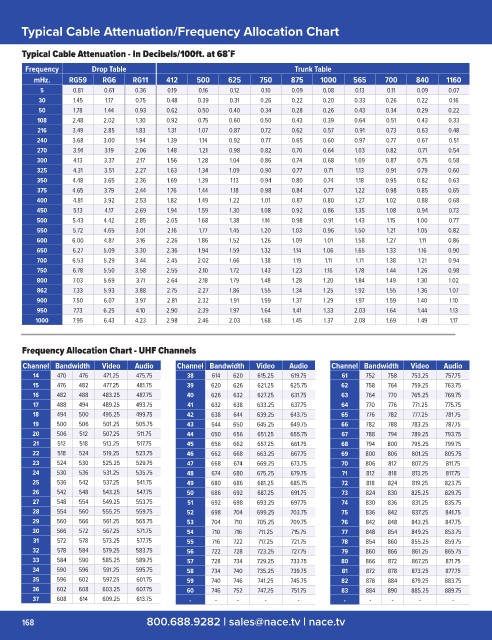

Fiber Optic Equipmentttenuation/Frequency Allocation Chart
Typical Cable Attenuation - In Decibels/100ft. at 68˚F
Frequency Drop Table Trunk Table
mHz. RG59 RG6 RG11 412 500 625 750 875 1000 565 700 840 1160
5 0.81 0.61 0.36 0.19 0.16 0.12 0.10 0.09 0.08 0.13 0.11 0.09 0.07
30 1.45 1.17 0.75 0.48 0.39 0.31 0.26 0.22 0.20 0.33 0.26 0.22 0.16
50 1.78 1.44 0.93 0.62 0.50 0.40 0.34 0.28 0.26 0.43 0.34 0.29 0.22
108 2.48 2.02 1.30 0.92 0.75 0.60 0.50 0.43 0.39 0.64 0.51 0.43 0.33
216 3.49 2.85 1.83 1.31 1.07 0.87 0.72 0.62 0.57 0.91 0.73 0.63 0.48
240 3.68 3.00 1.94 1.39 1.14 0.92 0.77 0.65 0.60 0.97 0.77 0.67 0.51
270 3.91 3.19 2.06 1.48 1.21 0.98 0.82 0.70 0.64 1.03 0.82 0.71 0.54
300 4.13 3.37 2.17 1.56 1.28 1.04 0.86 0.74 0.68 1.09 0.87 0.75 0.58
325 4.31 3.51 2.27 1.63 1.34 1.09 0.90 0.77 0.71 1.13 0.91 0.79 0.60
350 4.48 3.65 2.36 1.69 1.39 1.13 0.94 0.80 0.74 1.18 0.95 0.82 0.63
375 4.65 3.79 2.44 1.76 1.44 1.18 0.98 0.84 0.77 1.22 0.98 0.85 0.65
400 4.81 3.92 2.53 1.82 1.49 1.22 1.01 0.87 0.80 1.27 1.02 0.88 0.68
450 5.13 4.17 2.69 1.94 1.59 1.30 1.08 0.92 0.86 1.35 1.08 0.94 0.73
500 5.43 4.42 2.85 2.05 1.68 1.38 1.14 0.98 0.91 1.43 1.15 1.00 0.77
550 5.72 4.65 3.01 2.16 1.77 1.45 1.20 1.03 0.96 1.50 1.21 1.05 0.82
600 6.00 4.87 3.16 2.26 1.86 1.52 1.26 1.09 1.01 1.58 1.27 1.11 0.86
650 6.27 5.09 3.30 2.36 1.94 1.59 1.32 1.14 1.06 1.65 1.33 1.16 0.90
700 6.53 5.29 3.44 2.45 2.02 1.66 1.38 1.19 1.11 1.71 1.38 1.21 0.94
750 6.78 5.50 3.58 2.55 2.10 1.72 1.43 1.23 1.16 1.78 1.44 1.26 0.98
800 7.03 5.69 3.71 2.64 2.18 1.79 1.48 1.28 1.20 1.84 1.49 1.30 1.02
862 7.33 5.93 3.88 2.75 2.27 1.86 1.55 1.34 1.25 1.92 1.55 1.36 1.07
900 7.50 6.07 3.97 2.81 2.32 1.91 1.59 1.37 1.29 1.97 1.59 1.40 1.10
950 7.73 6.25 4.10 2.90 2.39 1.97 1.64 1.41 1.33 2.03 1.64 1.44 1.13
1000 7.95 6.43 4.23 2.98 2.46 2.03 1.68 1.45 1.37 2.08 1.69 1.49 1.17
Frequency Allocation Chart - UHF Channels
Channel Bandwidth Video Audio Channel Bandwidth Video Audio Channel Bandwidth Video Audio
14 470 476 471.25 475.75 38 614 620 615.25 619.75 61 752 758 753.25 757.75
15 476 482 477.25 481.75 39 620 626 621.25 625.75 62 758 764 759.25 763.75
16 482 488 483.25 487.75 40 626 632 627.25 631.75 63 764 770 765.25 769.75
17 488 494 489.25 493.75 41 632 638 633.25 637.75 64 770 776 771.25 775.75
18 494 500 495.25 499.75 42 638 644 639.25 643.75 65 776 782 777.25 781.75
19 500 506 501.25 505.75 43 644 650 645.25 649.75 66 782 788 783.25 787.75
20 506 512 507.25 511.75 44 650 656 651.25 655.75 67 788 794 789.25 793.75
21 512 518 513.25 517.75 45 656 662 657.25 661.75 68 794 800 795.25 799.75
22 518 524 519.25 523.75 46 662 668 663.25 667.75 69 800 806 801.25 805.75
23 524 530 525.25 529.75 47 668 674 669.25 673.75 70 806 812 807.25 811.75
24 530 536 531.25 535.75 48 674 680 675.25 679.75 71 812 818 813.25 817.75
25 536 542 537.25 541.75 49 680 686 681.25 685.75 72 818 824 819.25 823.75
26 542 548 543.25 547.75 50 686 692 687.25 691.75 73 824 830 825.25 829.75
27 548 554 549.25 553.75 51 692 698 693.25 697.75 74 830 836 831.25 835.75
28 554 560 555.25 559.75 52 698 704 699.25 703.75 75 836 842 837.25 841.75
29 560 566 561.25 565.75 53 704 710 705.25 709.75 76 842 848 843.25 847.75
30 566 572 567.25 571.75 54 710 716 711.25 715.75 77 848 854 849.25 853.75
31 572 578 573.25 577.75 55 716 722 717.25 721.75 78 854 860 855.25 859.75
32 578 584 579.25 583.75 56 722 728 723.25 727.75 79 860 866 861.25 865.75
33 584 590 585.25 589.75 57 728 734 729.25 733.75 80 866 872 867.25 871.75
34 590 596 591.25 595.75 58 734 740 735.25 739.75 81 872 878 873.25 877.75
35 596 602 597.25 601.75 59 740 746 741.25 745.75 82 878 884 879.25 883.75
36 602 608 603.25 607.75 60 746 752 747.25 751.75 83 884 890 885.25 889.75
37 608 614 609.25 613.75 - - - - - - - - - -
